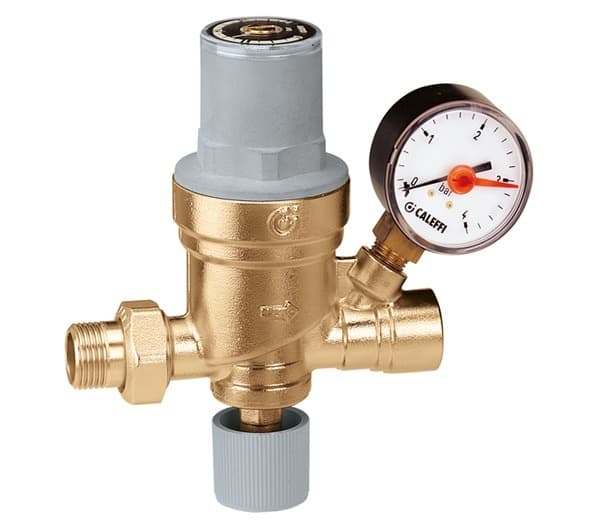

Otomatik Dolum Cihazı Kullanılan Kapalı Devreler (Isıtma Soğutma Sistemleri)
Piyasa tabiriyle, otomatik kazan doldurma, otomatik besi suyu doldurma olarak geçmektedir.
Isıtma ve Soğutma sistemleri kapalı sistem olarak dizayn edilir ve kapalı olarak belirli bir basınç altında çalıştırılır. Basıncın ne çok düşük nede çok büyük olması istenir. Basınç nominal değerlerde sabit tutulması istenmektedir. Bir kapalı devrenin basıncı sürekli düşüyor yada sürekli artıyorsa, sistem dizaynında (Projelendirmesi) kesinlikle ve kesinlikle yanlışlıklar vardır.
Yetkin tasarım ofisleri kesinlikle basınç dalgalanmaları olmaması için doğru dizaynlar yaparak hareket etmektedir. Ancak, sistemler ilk kurulduğu gibi kalmamaktadır. Yani, sistemde zaman içerisinde düzeltmeler, eklemeler, çıkartmalar ve değişiklikler yapılmaktadır. Bunların dışında sistemin zaman aşımına uğrayarak yenilenmelere ihtiyaç duymaktadır. Bu yenilenmeler ve değişiklikler kapalı sistemin müdahale ederek açık hale gelmesini sağlar, yani Tamir edilen kapalı devrede su eksilmeleri meydana gelir. Hatta bazı sistemlerde suyun tamamı boşaltılmadan sistemde yenilemeler yapılamamaktadır.
Kapalı devrelerdeki su boşaltıldığında yada su eksildiğinde otomatik dolumlar kullanılarak sistem suyu tamamlanmaktadır.
Ancak bilinmesi gereken en önemli konulardan biri, otomatik dolumlar sistemin tamamını doldurmak için tasarlanmamıştır. Otomatik dolumlar kesinlikle ve kesinlikle, sistemin su eksiltmelerinde ve küçük tamirat işlerinde meydana gelen su kayıplarını önlemek için dizayn edilmişlerdir.
Kapalı sistemlerin dolumu için kesinlikle Otomatik Dolum cihazlarına bypass hat yapılarak direkt hidrofor basıncıyla doldurma yapılmalıdır.
Otomatik Doldurma Çeşitleri
Piyasada, ana prensipte iki farklı model otomatik doldurma vardır.

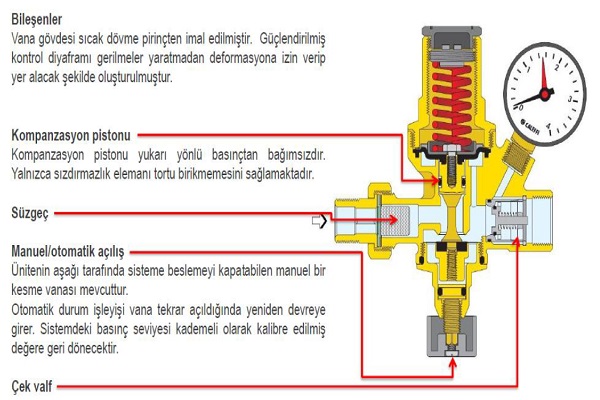

1.Mekanik Otomatik Dolum Cihazı;
Üzerindeki yay basıncına bağlı ayarlanan basınç değerleri arasında aç kapa mantığıyla çalışmaktadır. Yani 3 bar’a set edilen bir sistemi, 3 bar’ın altına düşerse otomatik dolum açar sisteme su beslemesini sağlar. Dezavantajı, sistemde bir yer patlarsa bir kişi müdahale edene kadar otomatik doldurmaya devam edecektir. Sistemdeki patlak yada delinme gece geç saatlerde gerçekleşirse sistemdeki su kaçağını biri tespit edene kadar otomatik dolum yapılacaktır ve su kaybı ve binada su kaynaklı ciddi hasarlara yol açacaktır.

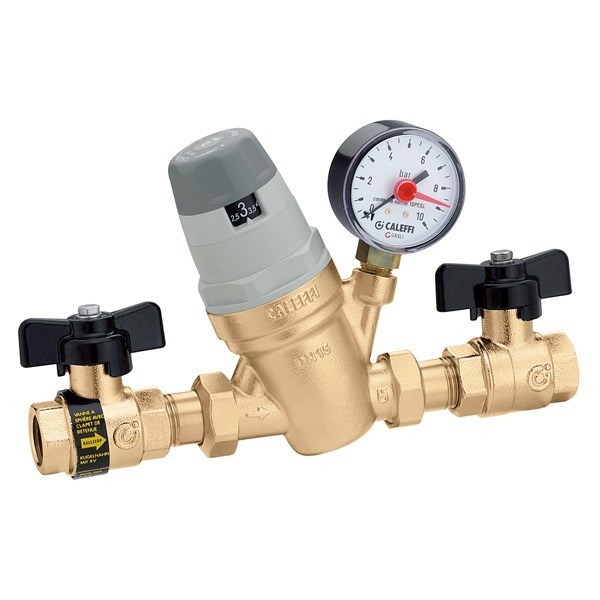

Caleffi Otomatik Dolum 554 Serisi
• Yüksek debiler için çift kesme vanalı,
• Çekvalfli ayarlanabilir otomatik doldurma ünitesi.
• Bağımsız değiştirilebilir kartuş.
• Ayar basınç aralığı: 1÷6 bar.
• giriş basıncı: 16 bar.
• çalışma sıcaklığı: 60°C.

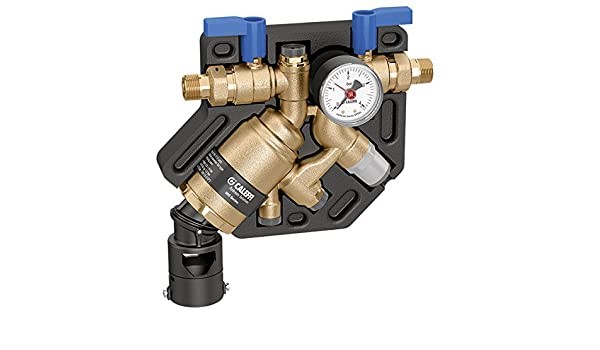

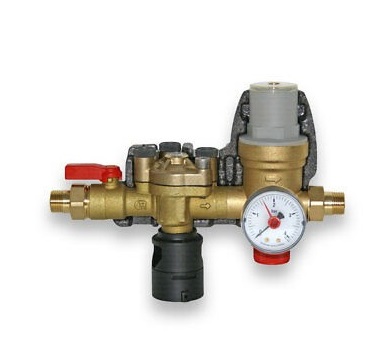

Caleffi Otomatik Dolum 580010
• BA tip Geri akış önleyici,
• Kesme vanası,
• Süzgeç,
• Test portları,
• Dolum ünitesi ayar basınç aralığı: 0,8÷4 bar.
• çalışma basıncı: 10 bar.
• çalışma sıcaklığı: 65°C.
Caleffi Otomatik Dolum 574011
• BA tip Geri akış önleyici,
• Kesme vanası,
• Süzgeç,
• Test portları,
• Dolum ünitesi ayar basınç aralığı: 0,2÷4 bar.
• çalışma basıncı: 10 bar.
• çalışma sıcaklığı: 65°C.
2.Elektromekanik Otomatik Dolum Cihazı;
Set edilen sistem basıncı selonoid ventil sayesinde istenilen seviyede tutulur. Basınç düşümü gerçekleşirse selonoid ventil açar ve otomatik dolum sağlanır. Tabii bu cihaz basınç sensörü ve mikro işlemci ile donatılmıştır. Bu Cihazı basit mekanik otomatik dolumlardan ayıran en önemli özelliği, basınç düşümlerini ve otomatik dolumu kontrol altında tutmasıdır. Sistem sadece kaçaklarda ve küçük su azalmalarında dolum yapmaktadır. Belirli senaryo ile programlanan elektromekanik otomatik dolum seti, sürekli dolum yapmaz. Bir yer patlar yada delinirse, dolumu keser ve uyarı verir. Otomatik dolum süresini belirleyip bina otomasyonuna bilgi aktarması sağlanabilir. Su kaçağı ve patlama gibi problemlerin ciddi hasar bırakabileceği her kapalı devreye muhakkak uygulanması gerekmektedir.

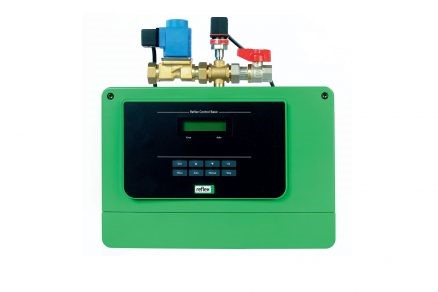

Reflex Fillcontrol plus (Pompasız Otomatik Dolum Cihazı)
• Statik genleşme tanklı HVAC sistemleri için otomatik su besleme ünitesi.
• Duvara askı aparatı ve kesme vanası dahil
• Control Basic kumanda paneli
• RS 485 ara yüz, BUS, I/O modül bağlantısı yapılabilir
• Kontak su sayaçlı dolum ünitesi bağlanabilir.

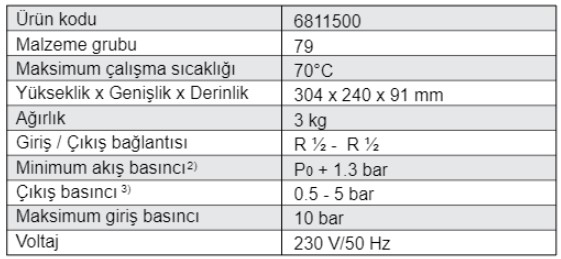

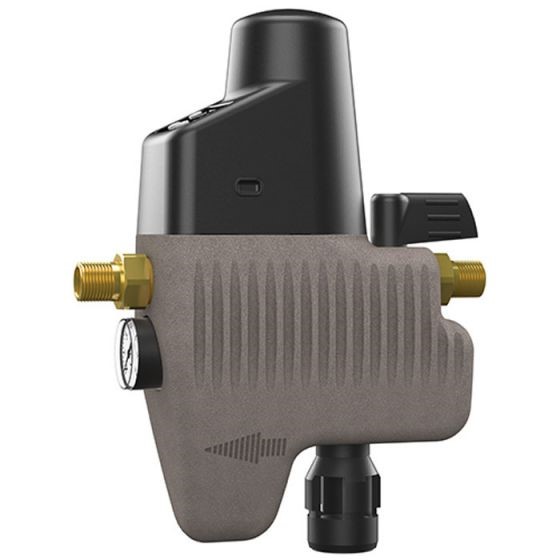

Reflex Fillcontrol Plus Compact (Pompasız Otomatik Dolum Cihazı)
• Statik genleşme tanklı HVAC sistemleri için kompakt otomatik su besleme ünitesi
• DIN 1988 ve DIN 1717 standardına göre şebeke hattına doğrudan bağlanabilir.
• Alman DVGW sertifikalı BA tip geri akış önleyici
• Dijital ekran ile su besleme takibi
• Kuru kontak çıkışı (Genel Hata)
• Giriş basıncı Max. 10 bar
• Çıkış basıncı 0.5 - 5 bar
• Akış debisi ?p = 1.5 bar, 0.5 m3/h
Pompalı Otomatik Dolum Cihazları (Elektromekanik Otomatik Dolum Cihazı)
Bu cihazlar, hidrofor basıncının yetmediği ve Soğutma devrelerinde antifirizli suyun eksilmesi durumlarında otomatik dolum olarak çalışmaktadırlar.

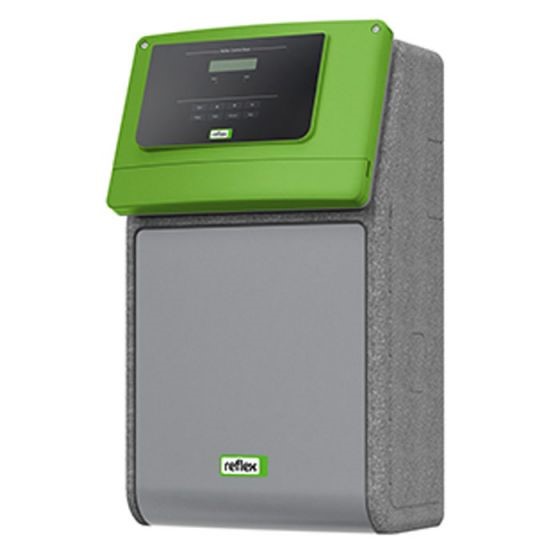

Reflex Fillcontrol Auto Compact- Pompalı Dolum Ünitesi
• Tam otomatik entegre pompalı su besleme ünitesi
• Fill control Auto Compact içerisine yerleşik haldeki su haznesi ile şebeke basıncından
• tamamen bağımsız olarak çalışır.
• Su deposu hattına bağlanabildiği gibi doğrudan şebeke hattına da bağlanabilir.
• Control Basic kumanda paneli
• RS 485 ara yüz, BUS, I/O modül bağlantısı yapılabilir.
• DIN 1988 ve DIN 1717 standardına göre dahili HVAC, şebeke ayırıcı

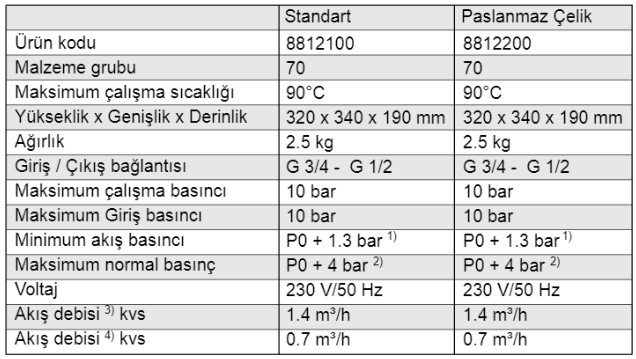

Reflex Fillcontrol Auto - (Antifirizli Sistemler için) Pompalı Dolum Ünitesi
• Tam otomatik entegre pompalı su besleme ünitesi
• Fillcontrol Auto su deposu hattına bağlanabildiği gibi, doğrudan şebeke hattına da bağlanabilir.
• Su deposu hattına bağlanabildiği gibi doğrudan şebeke hattına da bağlanabilir.
• Control Basic kumanda paneli
• RS 485 ara yüz, BUS, I/O modül bağlantısı yapılabilir.
• %50 max. Glikol karışımlı HVAC, güneş enerjisi sistemleri için uygundur.
Kaynak : Caleffi Türkiye, Reflex Türkiye
