Grundfos Hydro Solo E CRE 3-8 HQQE - 98453510 - (Frekans Kontrollü Hidrofor)

Hydro Solo E CRE 3-8 HQQE

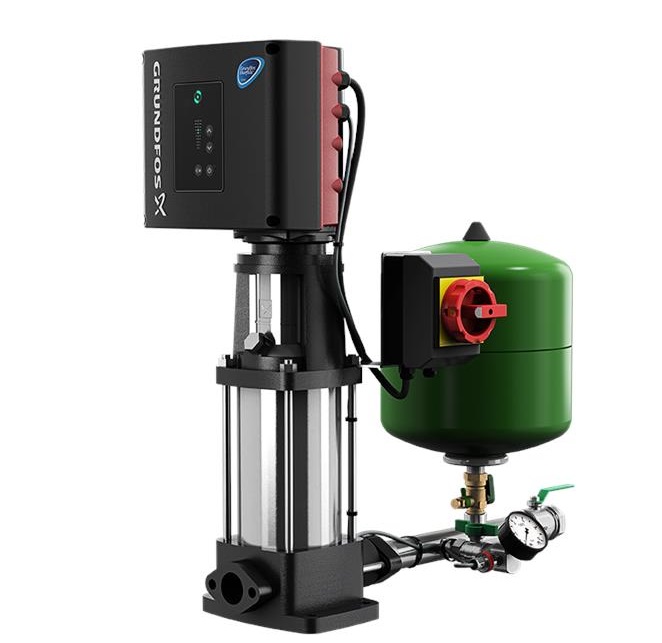

Grundfos Hydro Solo-E hidrofor seti; izolasyon valfi, çek valf, tahliye borusu, basınç vericisi, basınç göstergesi, diyafram tankı ve Ana güç anahtarı ile donatılmış bir Değişken hızlı tahrikli pompadan (CRE) oluşan kombine bir ünitedir.

Booster sistemi fabrikada konfigüre edilmiş ve sabit basınçlı çalışma için hazır test edilmiştir.

Pompa, frekans dönüştürücülü IEC flanşlı üç fazlı bir MGE motor ve motor terminal kutusuna entegre PI denetleyicisi ile donatılmıştır. Hem motor hem de elektronikler entegre aşırı yük ve sıcaklık koruması ile korunduğu için ek motor korumasına gerek yoktur.

Bir kontrol paneli, gerekli ayar noktasının ayarlanmasının yanı sıra pompanın MIN veya MAX işletim veya STOP olarak ayarlanmasını sağlar. Kontrol panelindeki Grundfos Eye göstergesi, pompa durumunun görsel olarak gösterilmesini sağlar: Kontrol panelinde

"Güç açık": Motor çalışıyor (dönen yeşil gösterge yanıyor) veya çalışmıyor (sürekli yeşil gösterge yanıyor)

"Uyarı": Motor hala çalışıyor (dönen sarı gösterge ışıkları) veya durdu (sürekli sarı gösterge yanıyor)

"Alarm": Motor durdu (yanıp sönen kırmızı gösterge yanıyor).

Grundfos GO Remote (aksesuar) aracılığıyla pompa ile iletişim mümkündür. Uzaktan kumanda, diğer ayarların yanı sıra "Gerçek değer", "Hız", "Güç girişi" ve toplam "Güç tüketimi" gibi bir dizi parametrenin okunmasını sağlar. Terminal kutusu, motorun birçok giriş ve çıkışın gerekli olduğu gelişmiş uygulamalarda kullanılmasını sağlayan bir dizi giriş ve çıkışa sahiptir:

İki özel dijital giriş

Üç analog giriş, 0 (4) -20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V

Potansiyometre ve sensöre 5 V voltaj beslemesi

Bir analog çıkış, 0-10 V, 0 (4) -20 mA

Yapılandırılabilir iki dijital giriş veya açık kollektör çıkışı

İki Pt100 / Pt1000 girişi

LiqTec, kuru çalışma koruma sensörü girişi

Grundfos Dijital Sensör girişi ve çıkışı

Sensörler için 24 V gerilim beslemesi

İki sinyal röle çıkışı (potansiyelsiz kontaklar)

GENIbus bağlantısı

Grundfos CIM fieldbus modülü için arayüz.

Sıvı:

Pompalanan sıvı:

Su

Sıvı sıcaklık aralığı:

0 .. 60 °C

Selected liquid temperature:

20 °C

Yoğunluk:

998.2 kg/m³

Tekniksel:

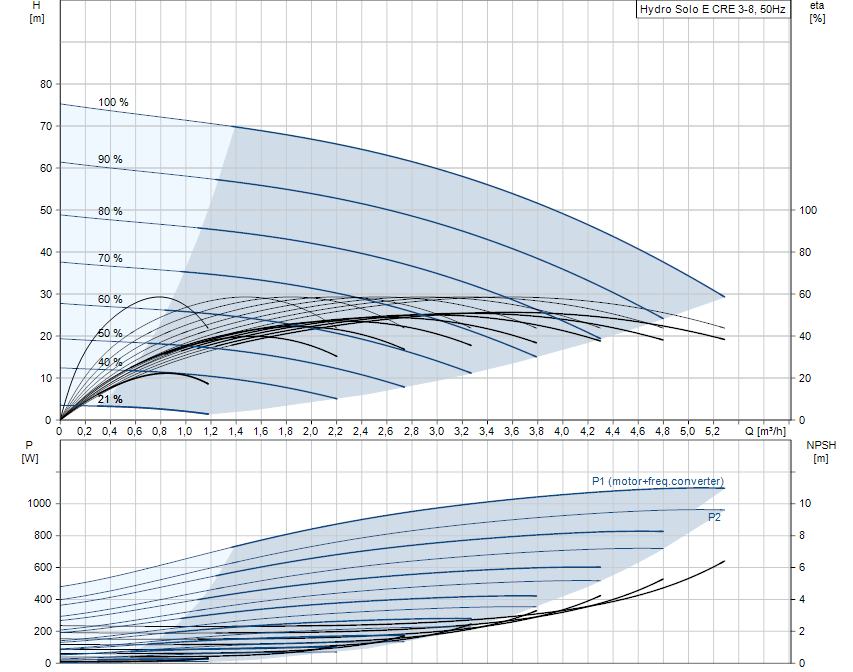

Nominal debi:

3.5 m³/h

Nominal basma yükseklik:

52.4 m

Salmastra kodu:

HQQE

Materyaller:

Taban:

Cast iron

EN 1561 EN-GJL-200

ASTM A48-25B

Çark:

Stainless steel

EN 1.4301

AISI 304

Kurulum:

Maximum ambient temperature:

50 °C

Maksimum çalışma basıncı:

10 bar

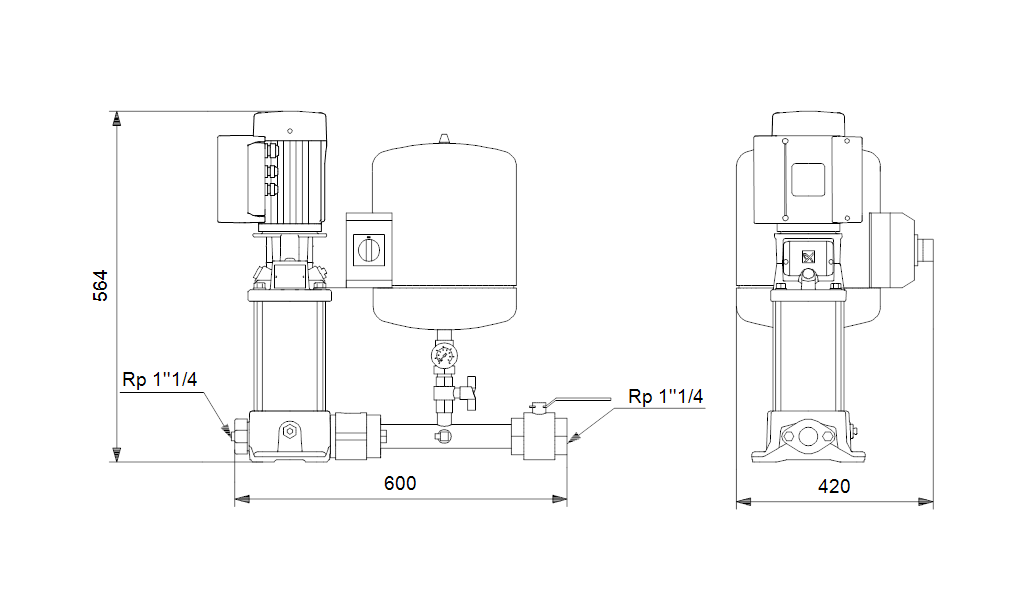

Flanş standartı:

OVAL

Giriş bağlantısı tipi:

Rp

Çıkış bağlantısı tipi:

Rp

Giriş bağlantı boyutu:

1 1/4 inch

Çıkış bağlantı boyutu:

1 1/4 inch

Basınç derecesi:

PN 10

Motor flanş boyutu:

FT100

Elektriksel veri:

Motor tipi:

80B

Nominal güç - P2:

1.1 kW

Ana frekans:

50 Hz

Nominal voltaj:

1 x 200-240 V

Nominal akım:

6.70-5.60 A

Cos fi - güç faktörü:

0.99

Nominal hız:

360-4000 rpm

Koruma sınıfı (IEC 34-5):

IP55

İzolasyon sınıfı (IEC 85):

F

Motor No:

98248267

Tank:

Genleşme tankının hacmi:

18 l

Diğerleri:

Net ağırlık:

40.9 kg

Brüt ağırlık:

49.5 kg

Nakliye hacmi:

0.6 m³

Finlandiya LVI No.:

4925328
