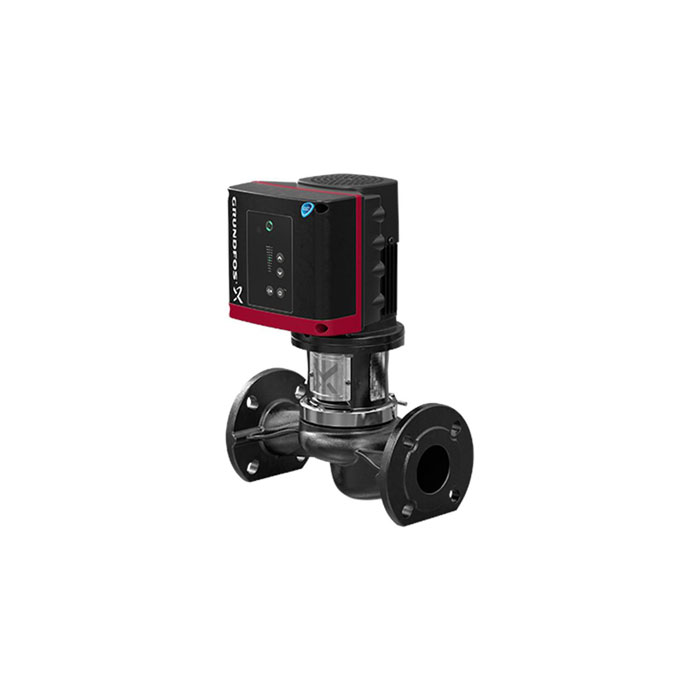

Grundfos TPE 50-160/2-A-F-A-BAQE (Kuru Rotorlu Sirk. Pompası)

TPE 50-160/2 A-F-A-BAQE

Eş eksenli, eşit çaplı emme ve basma portu bulunan, tek kademeli, kısa kaplinli, sarmal pompa. Pompa, üstten çıkma tasarımdadır; yani pompa gövdesi boruları sökülmeden güç kaynağı (motor, pompa kafası ve çark) bakım ve onarım için sökülebilir. Pompada ayarlanmamış bir kauçuk körük sızdırmazlık contası bulunmaktadır. Salmastra, DIN EN 12756'ya uygundur. Pipework connection is via PN 16 DIN flanges (EN 1092-2 and ISO 7005-2). Boru bağlantısı, PN 16 DIN flanşlarla sağlanmaktadır (EN 1092-2 ve ISO 7005-2). Pompada, fan soğutmalı, daimi mıknatıslı bir senkron motor bulunmaktadır. Motor bir frekans konvertörüne ve motor terminal kutusunda bir PI kontrolörüne sahiptir. Bu sayede, motor devrinin sürekli değişken kontrolü ile performans belirli bir gereksinime göre ayarlanabilir.

Sıvı:

Pompalanan sıvı:

Su

Sıvı sıcaklık aralığı:

0 .. 120 °C

Selected liquid temperature:

20 °C

Yoğunluk:

998.2 kg/m³

Tekniksel:

Bilgileri baz alınan pompanın hızı:

2900 rpm

Nominal debi:

20 m³/h

Nominal basma yüksekliği:

12.05 m

Asıl çark çapı:

110 mm

Birincil salmastra:

BAQE

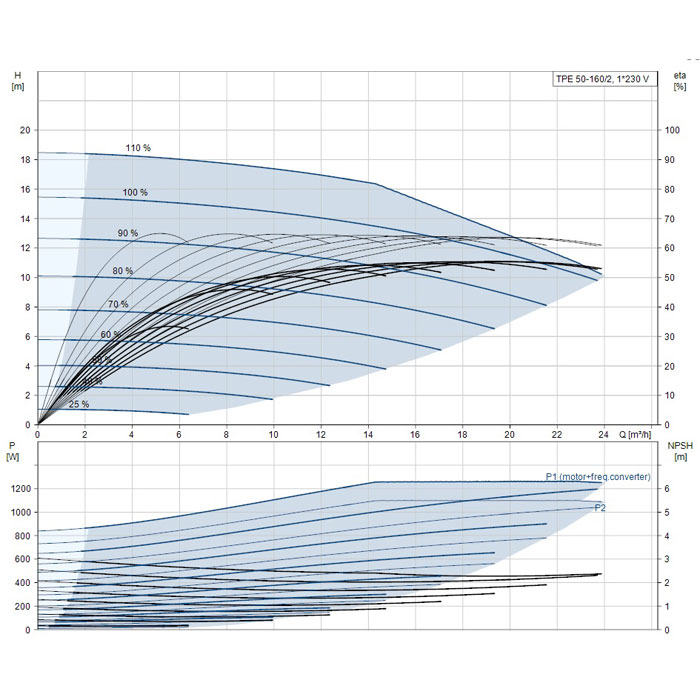

Eğri toleransı:

ISO9906:2012 3B

Materyaller:

Pompa gövdesi:

Dökme demir

EN-JL1040

ASTM A48-40 B

Çark:

Dökme demir

EN-JL1030

ASTM A48-30 B

Kurulum:

Ortam sıcaklığı aralığı:

-20 .. 50 °C

Maksimum çalışma basıncı:

16 bar

Flanş standartı:

DIN

Boru bağlantısı:

DN 50

Basınç sınıfı:

PN 16

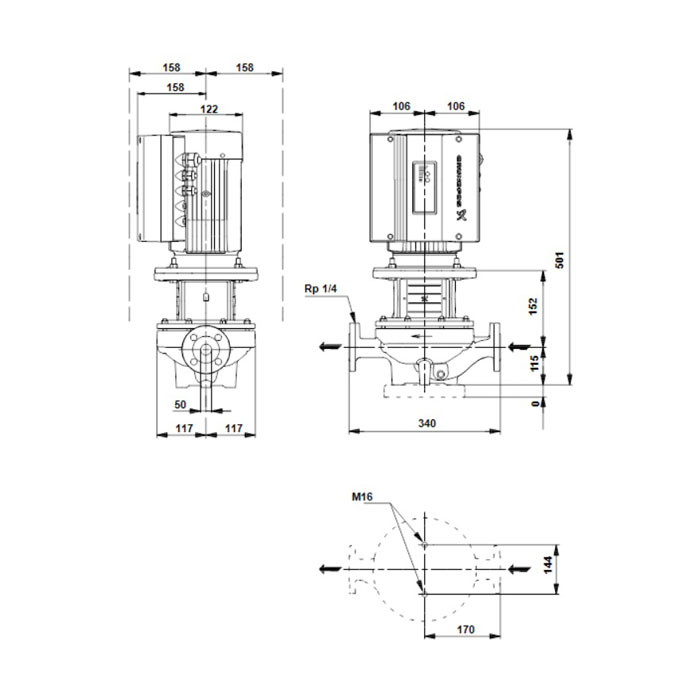

Giriş - çıkış mesafesi:

340 mm

Motorun flanş boyutu:

FF165

Elektriksel veri:

Motor tipi:

80B

Nominal güç - P2:

1.1 kW

Ana frekans:

50 Hz

Nominal voltaj:

1 x 200-240 V

Nominal akım:

6.70-5.60 A

Cos fi - güç faktörü:

0.99

Nominal hız:

360-4000 rpm

IE verim:

86.9%

Tam güçte motor verimi:

86.9 %

Koruma sınıfı (IEC 34-5):

IP55

İzolasyon sınıfı (IEC 85):

F

Motor No:

98248273

Diğerleri:

Minimum efficiency index, MEI ?:

0.70

ErP status:

EuP Standalone/Prod.

Net ağırlık:

45 kg

Brüt ağırlık:

54 kg

Nakliye hacmi:

0.13 m³

Danish VVS No.:

382613155
